50kV VLF izmenični preizkuševalec odpornih kablov

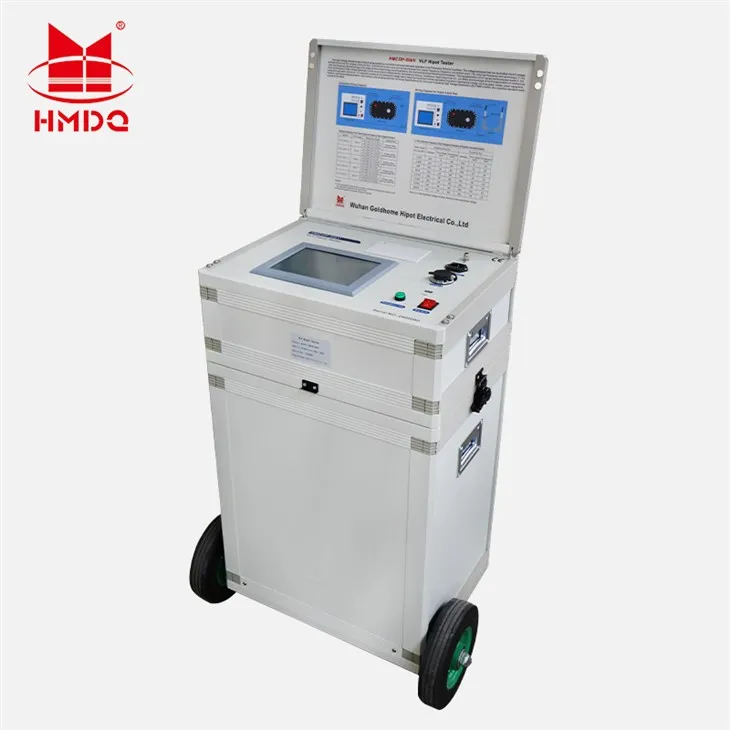

TheHMCOP-50kV zelo nizka frekvenca (VLF) IPreizkuševalec vzdržljive napetosti izolacije (z vozičkom) je visoko{0}}napetostni diagnostični sistem za izolacijo, posebej zasnovan za testiranje srednje{1}}napetostne (MV) in visoko-napetostne (HV) električne opreme. Ta oprema z integracijo napredne tehnologije VLF s prenosnim dizajnom vozička omogoča preprosto in priročno upravljanje. Posebej je primeren za-preizkušanje napajalnih kablov, generatorjev, stikalnih naprav in druge visokonapetostne opreme-na mestu. Njegova zmogljivost in stroškovna-učinkovitost bistveno presegata primerljive uvožene izdelke.

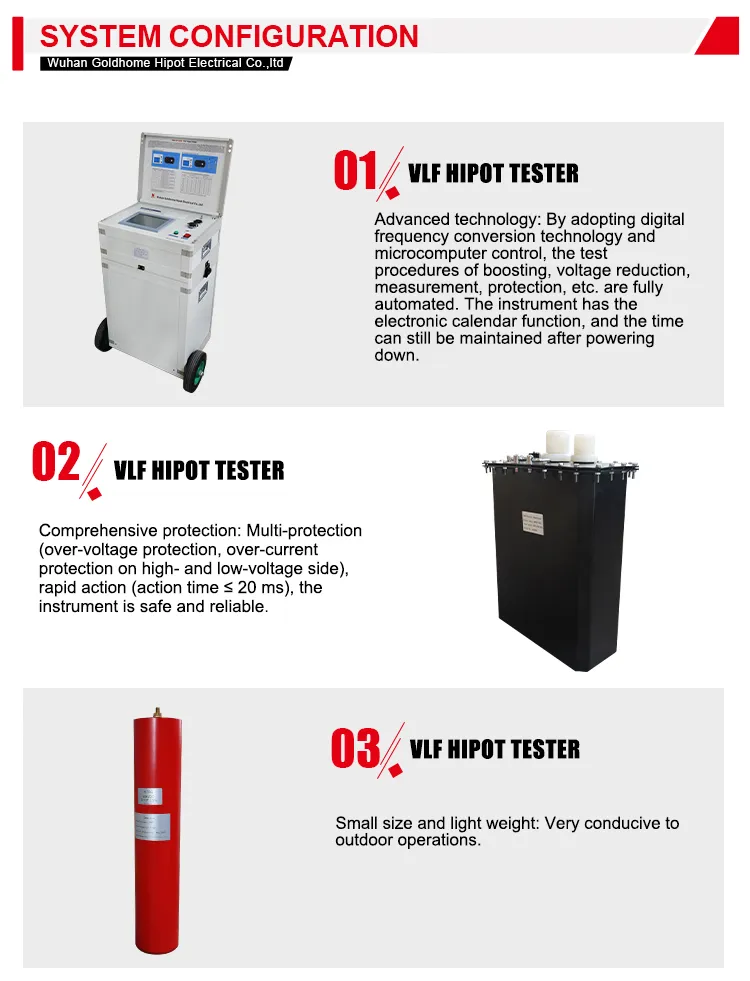

☆Tehnološko napreden: popolnoma avtomatiziran postopek testiranja.

☆ Delovanje opreme: Preprosto ožičenje z jasnimi navodili.

☆ Celovita zaščita: več zaščit (zaščita pred prenapetostjo, zaščita pred prenapetostjo na strani visoke/nizke-napetosti), hiter odziv (čas delovanja manj kot ali enak 10 ms), zagotavljanje varnosti in zanesljivosti instrumenta.

☆ Varno in zanesljivo: nizko-napetostne povezave, fotoelektrični nadzor.

☆ Vsebuje krmilno vezje z visoko/nizko{0}}napetostjo-z negativno povratno zanko, ki odpravlja učinke kapacitivnih dvigov v izhodu.

☆ Popolna konfiguracija: kapacitivni zaslon na dotik, LCD zaslon kitajskih znakov, samodejno shranjevanje, samodejno tiskanje.

☆ Široko testno območje: več frekvenčnih možnosti (0,1 Hz, 0,05 Hz in 0,02 Hz) z obsežno pokritostjo testa.

☆ Kompaktna velikost, lahek: 4 kg.

Postopki delovanja

(1) Vklopite, izklopite in ponastavite

Ko povežete vse linije v skladu z zgornjo metodo, lahko vklopite stikalo. Ko je mikroračunalnik vklopljen in ponastavljen, instrument samodejno vstopi v vmesnik, kot je prikazano na sliki 1. Izklopite napajanje, ko je instrument ožičen, odklopljen ali ga začasno ne uporabljate. Električna vtičnica mora biti nameščena z varovalko. Če na zagonskem zaslonu ni prikaza, najprej preverite, ali je varovalka pregorela, in varovalko zamenjajte v skladu s podatki v tabeli 1.

(2) Nastavitev mejnega parametra

Slika 1 Glavni operacijski vmesnik

Kliknite meni »Sistemsko testiranje« na glavnem vmesniku, kot je prikazano na sliki 1, da odprete vmesnik za nastavitev parametrov, kot je prikazano na sliki 2.

Slika 2 Vmesnik za izbiro parametrov

Kliknite potrditveno polje za frekvenco pod izbiro frekvence, da izberete izhodno frekvenco.

★ Na voljo so tri možnosti: 0,1, 0,05 in 0,02 za frekvenco, ki se meri v Hz.

★ Območje spreminjanja preskusnega časa: 0-60 minut. Določa dolžino preskusnega časa v minutah.

★ Nastavljena napetost: sega od 0 do nazivne vrednosti in se meri v kV. Nastavi preskusno napetost, ki naj se poveča. Ko se instrument dvigne na to nastavljeno mejno vrednost napetosti, se ne bo več povečal in bo vzdrževal to najvišjo vrednost za izvajanje sinusnega izhoda s konstantno-amplitudo.

★ Območje nastavitve vrednosti nad-tokovne zaščite je od 0 do nazivne vrednosti in se meri v mA. Določa zgornjo mejo toka za testirani izdelek. Ko tok preseže to nastavitev, instrument samodejno prekine izhod.

★ Območje nastavitve prenapetostne zaščite je od 0 do nazivne vrednosti in se meri v kV. Določa zgornjo mejo napetosti za testirani izdelek. Ko napetost preseže to nastavitev, instrument samodejno prekine izhod.

(Opomba: Zgornji napetostni, tokovni in izmerjeni podatki, ki jih prikaže instrument, so najvišje vrednosti.)

(3) Testni vmesnik

Kliknite nagumb "OK",in instrument vstopi v vmesnik v stanju pripravljenosti ojačevalnika, kot je prikazano na sliki 3.

Slika 3

Kliknite na"Začni"gumb: vstopite v vmesnik za samodejno testiranje (kot je prikazano na sliki 4).

Slika 4
